Principe
Le dipôle replié se rencontre principalement sur VHF et UHF dans deux applications : les antennes yagi et les antennes 88-108 MHz pour l'écoute de la bande FM de radiodiffusion. Un de ses avantages est sa bande passante plus large que celle du dipôle ordinaire. Le diagramme de rayonnement est pratiquement celui d'un simple dipôle.
Si les deux tubes sont de même diamètre, l'impédance au point d'alimentation est de l'ordre de 290 ohms (4 fois 73 ohms). Par contre si les deux tubes sont de diamètres différents, l'impédance peut varier entre 2 et 12 fois 75 ohms, elle dépend aussi de l'écartement entre les deux conducteurs.. Cette propriété est utilisée pour ramener l'impédance d'une antenne yagi à celle de l'impédance caractéristique d'un câble coaxial (75 ohms en général).
Réalisation

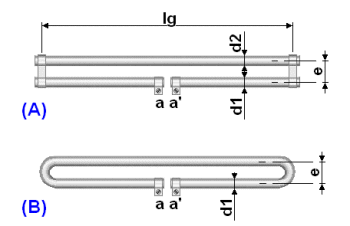

Il peut être réalisé
de plusieurs façons dont celles représentées
sur la figure ci-contre :(A) à l'aide de deux tubes de diamètres respectifs d1 et d2 reliés entre eux par un curseur conducteur.
(B) en tube replié qui lui donne une forme d'épingle à cheveux ou de trombone (c'est d'ailleurs par ce nom qu'il est souvent désigné). Dans le cas où l'espace à l'intérieur de l'épingle est occupé par de l'air la longueur physique du trombone peut être calculée à l'aide de la formule :
lg = 143/f avec f en MHz et lg en m
L'écartement e d'axe à axe entre les deux tubes étant de l'ordre de lambda/40.
e = 750/f avec f en MHz et e en cm
L'écartement entre les points a et a' de raccordement de la ligne d'alimentation est d'environ 1 cm.
Les antennes yagi de télévision utilisent la plupart du temps des radiateurs basés sur le principe du dipôle replié mais sont réalisés en tôle emboutie et pliée.
Impédance en fonction du diamètre des tubes
Si les tubes sont de même diamètre, l'impédance est égale à 4 fois celle d'un dipôle simple, quelque soit l'écartement entre les tubes. Sinon un calcul est nécessaire. Voir Impédance du dipôle replié.
Réglages
L'ajustement de la longueur physique de l'antenne est possible avec une antenne réalisée à l'aide de twin-lead ou de deux tubes dont les court-circuits sont coulissants mais plus délicate avec un trombone rigide réalisé en tube.
