- W8JK rotative -
Il est facile d'installer une antenne directive à deux
éléments sur les bandes basses si on la réalise
sous la forme d'une filaire.
On peut choisir d'installer une antenne yagi filaire sur les bandes
basses mais la mono-directivité peut être gênante
et la bande passante d'une telle antenne est très étroite.
La W8JK filaire présente quelques avantages sur la yagi
:
- possibilité d'accord sur une large bande de fréquence
dans un rapport qui peut aller de 1 à 3, par exemple de
1,7 à 5 MHz à l'aide d'une boîte de couplage
située près de l'émetteur ou du récepteur
- bidirectivité : une antenne tendue nord-sud permettra
d'entendre aussi bien les Antilles que l'Australie, une autre
tendue NW-SE rayonnera à la fois vers l'Argentine et le
Japon. Inconvénient : on ne profitera pas du rapport
avant-arrière de la yagi
Principe
La technique utilisée pour réaliser les dipôles
est celle de l'antenne center-fed
filaire. La ligne d'alimentation pouvant être une échelle
à grenouille ou du twin-lead.
Comme la résistance de rayonnement peut être très
faible (quelques ohms) il faudra utiliser des conducteurs de section
importante pour limiter les pertes et accroître le rendement,
au moins pour la ligne de déphasage
Réalisation pour les bandes hautes
Comme l'espacement entre les éléments
ne dépasse pas 2,5 m sur 14 MHz, leur écartement
peut être assuré par des distanceurs légers.
On peut utiliser une forme de hamac qui ne nécessite que
deux points d'accrochage.

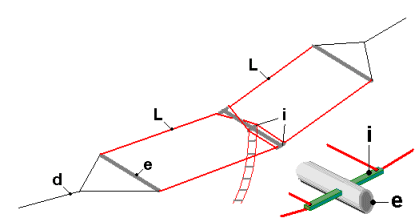

Pour les bandes 20 à 10 m elle peut prendre la forme de
la figure ci-contre.
Chacun des brins L a une longueur de l/4 (5m). Ils
sont maintenus écartés par des entretoises e
de longueur l/8 (2,5m) en tube de PVC d'électricien
d'un diamètre suffisant pour résister au flambage
et à la flexion. les isolateurs i de préférence
en stratifié-verre époxy servent de distanceurs
pour la ligne de déphasage. Ils résistent à
la traction des brins rayonnants.
L'antenne est accrochée le plus haut possible à
l'aide de drisses d en polypropylène. Le gain d'une
telle antenne est de l'ordre de 10dBi de 14 à 30 MHz lorsqu'elle
est placée à bonne hauteur (6 à 10 m)
au-dessus d'un sol conducteur.
Réalisation pour les
bandes basses
Pour les bandes 80 et 40m la distance
entre les dipôles est trop grande pour utiliser des entretoises.
Quatre points d'accrochages sont nécessaires. Mais ces
quatre points n'ont pas besoin d'être aux quatre coins d'un
rectangle parfait, il suffira de rallonger ou de raccourcir les
drisses. La traction exercée par le poids de la ligne d'alimentation
ne doit pas faire fléchir exagérément la
ligne de déphasage.

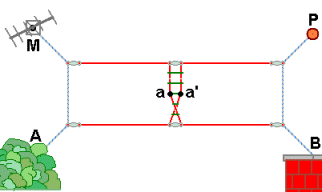

Sur la figure ci-contre sont représentés quatre
supports de points d'accrochage possible : un mât (M), un
poteau (P), un bâtiment (B) et un arbre (A). Chaque point
d'accrochage est muni d'une poulie sur laquelle passe la drisse.
Une des quatre drisses peut être munie d'un contrepoids
pour éviter des efforts trop importants sur les éléments
de l'antenne lors de grand vent, givre...
La ligne d'alimentation se raccorde en aa'.
