En tant que beam compacte, la W8JK peut être comparée à la HB8CV avec toutefois un avantage important : elle couvre une large gamme de fréquence. Côté inconvénients, elle est bidirective, son gain est un peu moins élevé et elle nécessite une ligne bifilaire avec une boîte de couplage.
Réalisation
Une W8JK rotative n'a pas besoin
de faire un tour complet puisqu'elle est bidirective, ce qui limite
le vrillage de la ligne bifilaire d'alimentation et rend plus
aisée la recherche de la direction du signal. Ainsi il
n'est théoriquement pas nécessaire de tourner l'antenne
pour passer du short path

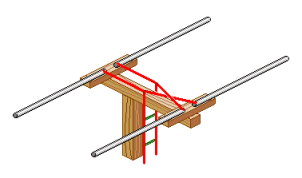

au long path.La principale difficulté de la réalisation vient du fait que les deux éléments sont coupés en leur milieu et nécessitent d'être fixés sur un support à la fois robuste et isolant. L'exemple de la figure ci-contre représente un support en bois dur vernis. Les quatre tubes en alliage d'aluminium sont fixés par des étriers et surélevés par des cales en verre-époxy. A certaines fréquences les surtensions peuvent être importantes, l'isolement entre les éléments, la ligne et le support doit être le meilleur possible.
On peut aussi utiliser du tuyau de cuivre pour la réalisation des éléments mais la masse/m du tube fait qu'on sera limité à des longueurs plus faibles que celles permises avec le tube en alliage léger. La fréquence minimum sera plus élevée. Par exemple du tube cuivre de diamètre 22 mm et d'épaisseur 1 mm ne peut dépasser 2,5 m de longueur pour un demi-élément. En utilisant des morceaux de tube en cuivre de diamètres décroissants enfilés les uns dans les autres comme une antenne télescopique on peut augmenter cette longueur mais le raccordement des tubes ne doit pas être fait avec une température élevée car le tube recuit perdrait toute sa raideur et plierait lamentablement.
Comme pour la HB9CV le boom peut être métallique mais les éléments sont alors isolés électriquement. Comme il est dans l'axe de l'antenne il ne perturbe théoriquement pas le fonctionnement de l'antenne.
Dimensions
Une beam couvrant les bandes amateurs 30m, 20m, 17m, 15m, 12m et 10m aura les dimensions suivantes :
- Longueur d'un élément : 14,7m
- Espacement entre éléments : 3,7m
Chaque demi-élément sera constitué de plusieurs tubes de diamètres décroissants emmanchés l'un dans l'autre, par exemple de 30, 25 et 20 mm de diamètres extérieurs. Le boom central, s'il est en bois, ressemblera à une poutre, la "beam" méritera doublement son nom puisque ce mot anglais désigne à la fois une poutre et un faisceau.
La ligne de déphasage peut être réalisée en tube de cuivre de 10 mm de diamètre, très courant dans les grandes surfaces de bricolage.
