Principe
Comme son nom le laisse entendre l'antenne long-fil (long wire)
est constitué d'un conducteur dont la longueur est plus
grande que celle des autres antennes. En réalité
il faut considérer la longueur électrique de l'antenne
exprimée en longueur d'onde lambda.
On rencontre couramment des longs-fils de 1 à 5 lambda,
sachant qu'un fil de 60m aura une longueur de 6 lambda sur 28
MHz.

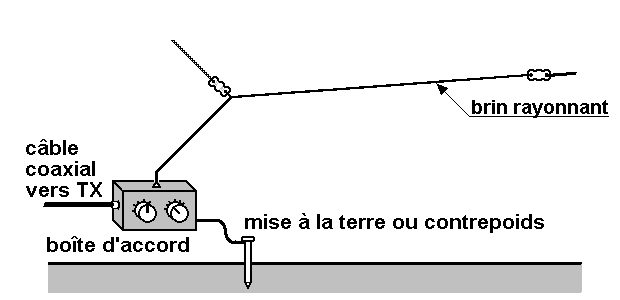

Le couplage de l'antenne à l'émetteur est assuré
par une boîte d'accord indispensable pour adapter l'impédance
au bas du fil à celle de l'émetteur.
La longueur du fil est mesurée à partir de la sortie
de la boîte d'accord, là où l'antenne commence
à rayonner. Cette particularité impose de placer
la boîte d'accord le plus prés possible de l'extérieur
pour réduire les problèmes d'interférences
avec les autres services (radiodiffusion, TV...)
Le diagramme de rayonnement de l'antenne dépend de la longueur
électrique de l'antenne, le nombre de lobes étant
proportionnel au nombre de lambda contenu dans la longueur
de l'antenne. Le gain augmente avec la longueur de l'antenne,
par exemple il est de l'ordre de 3 dB par rapport à un
dipôle lorsque l'antenne a une longueur de 4 lambda tandis
que l'angle de départ des principaux lobes s'abaisse sur
l'horizon, favorisant le trafic DX. La directivité augmente
en même temps que le gain, l'énergie rayonnée
se concentrant dans des lobes étroits symétriques
par rapport à la direction du fil mais le grand nombre
de lobes qui apparaissent compense ce qui serait un inconvénient
pour cette antenne fixe et la rend utilisable dans d'autres directions.
Si l'extrémité du fil est chargé par une
résistance non inductive reliée à la masse
la directivité est encore plus marquée.
L'antenne long-fil nécessite un bon plan de masse, éventuellement
artificiel (contrepoids), constitué de fils ou grillage
déroulés au sol.
Réalisation
Pour les bandes basses on se limitera à 1 ou 2 lambda,
à moins de disposer de beaucoup d'espace.
La longueur physique en mètres du long fil peut être
calculé avec la formule :
lphys=150.(N-0.05)/f
où f est la fréquence de trafic (en MHz)
la plus basse et N le nombre de lambda/2.
Réglages
Ajuster éventuellement la longueur du fil rayonnant si
la boîte de couplage ne permet pas l'accord sur toutes les
bandes souhaitées.
