Isolateurs
Même si la drisse qui permet
l'accrochage de l'antenne est en matière synthétique
isolante (polypropylène, nylon...) il est fortement souhaitable
de relier le fil conducteur à la corde qui l'arrimera à
son support (arbre, mât, bâtiment...) par l'intermédiaire
d'un isolateur.

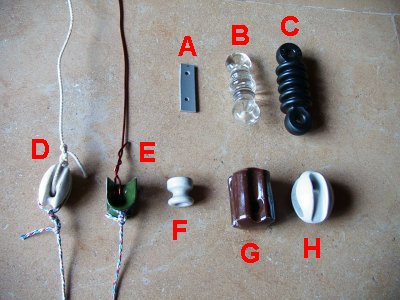

La photo ci-contre présente plusieurs types d'isolateurs
:
A : plaquette de PVC percée de deux
trous (voir : Utilisation
du PVC)
B : isolateur "tibia" en verre,
forte traction, fort isolement
C : isolateur "tibia" en plastique
D : isolateur "oeuf" petite taille
E : isolateur en faïence
F : isolateur "poulie" de canalisation
ou de clôture électrique
G : isolateur en faïence robuste
H : isolateur "oeuf" modèle
de grande taille
Noter qu'en cas d'éclatement des isolateurs D à
E, la boucle de la drisse et celle du fil d'antenne restent accrochés
l'un à l'autre.
Réalisation d'un isolateur
d'antenne

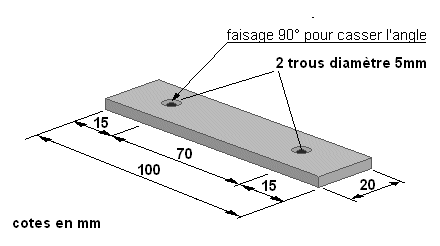

L'utilisation d'un morceau de tube
de PVC aplati (voir : Utilisation
du PVC) permet de réaliser facilement et économiquement
un isolateur d'antenne efficace. Il suffit de découper
à la scie une plaquette de longueur minimum 8cm et de largeur
2cm environ et d'y percer deux trous d'un diamètre au moins
égal à deux fois celui de la drisse.
Penser à casser l'arête du trou pour le rendre moins
coupant.
Le stratifié verre époxy ou verre polyester peut
être également utilisé, il est nettement plus
robuste que le PVC et c'est un excellent isolant. Ses deux principaux
inconvénients sont la difficulté d'usinage et le
fait que le verre est très abrasif et use les drisses au
niveau du trou.

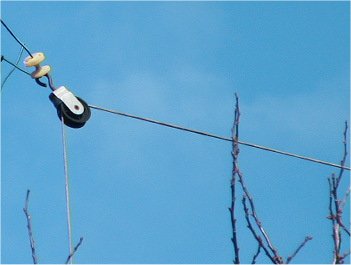

Utilisation d'une poulie pour la
tension du fil
Lorsque le vent souffle très
fort, ou bien qu'un brouillard givrant alourdit fortement le fil
d'antenne, le fil d'antenne bien tendu est soumis à une
traction qui peut être extrêmement forte pouvant provoquer
sa rupture ou encore faire plier le potelet auquel elle est arrimée.
On peut opposer à ce risque deux solutions :
- le ressort : il maintient le fil tendu mais donne du mou lorsque
le fil est trop tendu. Inconvénients : il n'est pas facile
de trouver le ressort qui convient et la tension sur le fil augmente
quand même au fur et à mesure que le givre l'alourdit.
- le contrepoids : on fait passer une des deux drisses sur une
poulie et on accroche un contre-poids à son extrémité
Ainsi la force de traction est constante et facile à régler
en agissant sur la masse du contrepoids. Inconvénient :
le fil d'antenne descend de plus en plus quand sa passe dépasse
celle du contre-poids.
Au niveau de l'isolateur
La photo ci-contre montre la façon
d'utiliser un isolateur "oeuf". Ne pas hésiter
à faire une multitude de noeuds du côté de
la drisse après avoir fait deux boucles autour de l'isolateur
pour limiter les risques d'usure.
Le fil rayonnant est simplement replié et son extrémité
est vaguement torsadé en retour. On peut se demander quel
sera le comportement du courant dans le fil si les deux fils torsadés
ne sont pas soudés. En fait, s'il y avait une modification
du fonctionnement théorique de l'antenne, ce qui n'est
pas si évident, elle n'aurait aucune importance car on
devra sans doute procéder à un ajustement de la
longueur du brin rayonnant. Dans le cas d'un doublet demi-onde,
on taillera les deux fils en laissant une bonne marge en repliant
le surplus comme sur la photo. Un premier essai à l'aide
de l'analyseur d'antenne, le pontde-bruit ou le ROS-mètre
permettra de savoir si l'antenne est trop ongue ou trop courte.
Il suffira de la redescendre pour la rallonger ou la raccourcir
jusqu'à obtenir le résultat prévu. Ensuite
on pourra éventuellement recouper le surplus de fil et
le souder à l'étain en plusieurs endroits par acquit
de conscience.
