Principe
Il n'est pas toujours facile de fixer un doublet entre deux points
élevés dans un endroit bien dégagé.

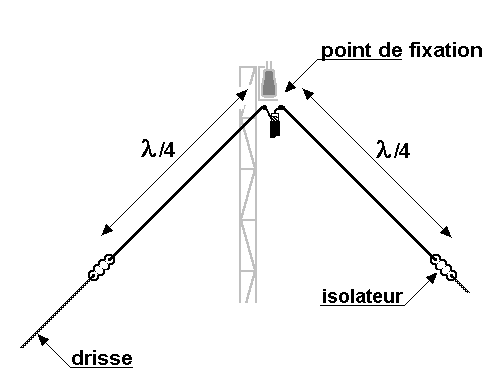

Une solution est d'accrocher le centre du doublet le plus haut
possible et d'ancrer ses deux extrémités en des
endroits plus accessibles, à quelques mètres du
sol. Cette disposition convient particulièrement bien aux
amateurs habitant un pavillon situé sur un terrain exigu
; en outre c'est une antenne discrète tout en étant
efficace.
L'impédance au point d'alimentation, qui était de
73 ohms lorsque les deux conducteurs étaient sur le même
axe, peut descendre à une trentaine d'ohms lorsque l'angle
formé par les deux brins rayonnants approche les 90 degrés
(angle minimum). Dans le même temps, la bande passante du
doublet s'est réduite et sa fréquence de résonance
a diminué. Avec un angle de 120 degrés l'impédance
au point d'alimentation est de l'ordre de 50 ohms.
Le doublet en V inversé est beaucoup moins directif que
le doublet horizontal et sa polarisation peut être considérée
comme verticale.
Réalisation
Pour dégrossir un doublet inversé à 120 on
peut se servir de la formule suivante :
Lphys = 142/f avec f en
MHz.
L'alimentation se fait en câble coaxial 52 ohms.
Le centre du dipôle peut être accroché au sommet
d'un potelet fixé au faîte d'un toit ou sur un autre
mât.
Réglages
Mesurer la courbe de ROS en fonction de la fréquence et
retoucher la longueur de chaque brin pour recentrer éventuellement
la fréquence de résonance. Le ROS peut être
réduit en agissant sur l'angle formé par les deux
brins.
