Généralités
Le câble coaxial est le type de ligne le plus répandu.
On l'utilise pour :
- réception : TV, TV par satellites, radio en FM, bandes
amateurs
- émission : de 1,8 MHz à 3 GHz. Au delà
de 5 GHz on utilise du guide d'onde.
- réseaux de transmission de données, appareils
de mesures
- connexions à haute fréquence entre appareils ou
entre modules à l'intérieur des appareils.
Il se compose de deux conducteurs coaxiaux, c'est à dire
dont les axes sont confondus, le conducteur extérieur servant
de blindage au conducteur intérieur.
Par rapport aux lignes bifilaires le câble coaxial est mieux
protégé contre les intempéries et peut voisiner
avec d'autres canalisations, câbles, masses métalliques...
mais ses pertes, plus élevées, augmentent encore
avec la fréquence.
Caractéristiques d'un câble coaxial
Un câble coaxial se définit par :
- impédance caractéristique Zc (ohms)
- coefficient de vélocité
Vf
- pertes à 10, 100 et 1000 MHz
(en dB pour 100 mètres)
- capacité par mètre
- puissance admissible ou tension de service maximale (en kV)
A cela s'ajoutent les caractéristiques et critères
de choix suivants :
- diamètre extérieur
- souplesse
- nature du diélectrique (plyéthylène ou
téflon, aéré ou non)
- prix au mètre.

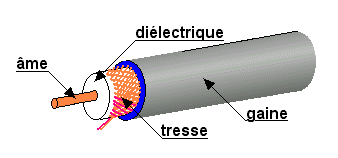

Constitution d'un câble coaxial
|
|
|
