Alliage d'aluminium :
- tube alu pour modélisme et bricolage : facile à se procurer, peut être cintré dans une certaine mesure, existe en plusieurs diamètre. Manque de rigidité pour les petits rapports diamètre/longueur, facile à usiner, ne se soude pas facilement
- tube ou rond en dural (ou équivalent AG5...) : plus résistant que l'alu, peut être cintré après recuit (voir Réalisation d'un trombone en dural rond plié ), facile à usiner, ne se soude pas facilement
Alliage de cuivre :
- tube de cuivre sanitaire écroui : rigide, lourd, facile à souder et à usiner. On utilise généralement les diamètres 6-8 (mais les raccords sont très chers, il faut braser) ou le diamètre 8-10 beaucoup plus courant associé aux tubes et coudes (pour les cadres de quagi par ex.)
- rond de cuivre écroui : fil de cuivre électrique nu ou émaillé de diamètre 2 à 4mm. En petites longueurs car la rigidité du cuivre est relativement faible.
- baguette de brasure (par ex : marque Castolin) alliage de cuivre et de phosphore moins bon conducteur que le cuivre pur. Rigide, diamètre 2mm, économique.
.
Supports isolant
Isoler les éléments du boom permet de limiter l'influence de celui ci dans le cas d'éléments courts et évite de trop de poser de questions sur le positionnement de l'élément par rapport au boom, le demi-élément de gauche devant être aussi long que celui de droite. Il existe de nombreuses solutions.
Récupération de supports en plastique d'antennes commerciale (TV, amateur...)
- vérifier que les supports n'ont pas trop vieilli car il peuvent devenir cassants aux UV
Fabrication des supports en PVC
- en tube IRO fixé par dessus un boom métallique qui assure la rigidité mécanique
- dans du PVC épais modelé à chaud et percé (voir ci-dessous)

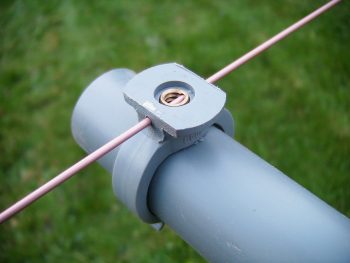

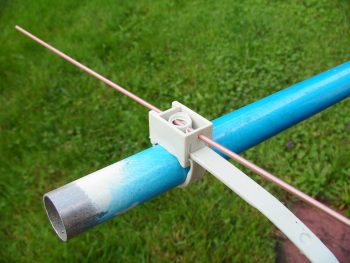

Utilisation de colliers support de tube PVC (voir ci-dessous)
- tube IRO pour canalisation électrique (25mm ou moins
- tube d'évacuation sanitaire (32 ou 40mm)

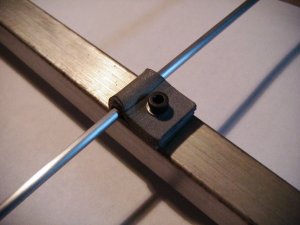

Fabrication de supports en PVC
L'exemple qui suit permet de réaliser des supports pour des éléments de diamètre 4mm fixés sur un boom en tube acier carré de 20mm de côté. Le PVC, chauffé à plus de 60 degrés se ramollit et se comporte comme un morceau de caoutchouc. Utiliser des gants appropriés pour le manipuler.

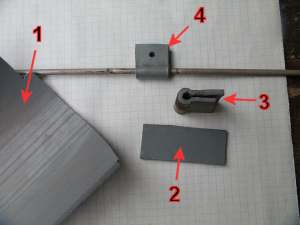

1 - On utilise
une chute de tube sanitaire en PVC de diamètre 100mm et
d'épaisseur 3,5mm. 2 - découper une bande rectangulaire de 24mm de largeur et de 70mm de longueur. Chauffer modérément la bande à l'aide d'un décapeur thermique pour en ramollir la matière et la presser 30 seconde entre deux morceaux de bois dur pour l'aplatir.
3 - Chauffer à nouveau la bande, la plier rapidement sur une tige de même diamètre que l'élément et serrer le tout dans un étau de façon à obtenir la forme visible sur la photo.
4 - Mettre aux dimensions par sciage et percer le trou de fixation sur le boom

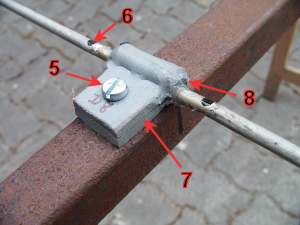

5
- Fixer l'élément et son support sur le boom
(ici en tube acier 20x20mm), noter le numéro de l'élément
sur le support (ici le directeur D8). Lors du montage définitif,
on placera une rondelle entre la tête de vis et le support.
6 - Enfiler l'élément dans le support en le centrant grâce qux deux repères tracer symétriquement
7 - vérifier la perpendicularité de l'élément par rapport au boom et araser le support en PVC à la lime, à la disqueuse ou à la ponceuse
8 - fixer l'élément avec du mastic silicone ou de l'Araldite. Lors du montage définitif des éléments sur le boom on mettra un peu de mastic silicone (ou de la colle néoprène) entre le support en PVC et le boom pour l'empêcher de tourner.

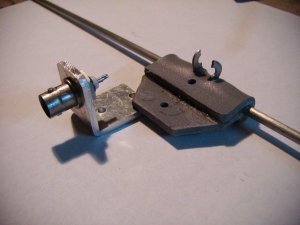

Application pour une antenne UHF
