Principe

Avec son grand gain la pentode convient bien pour réaliser un amplificateur de tension. L'entrée est à trés haute impédance, la sortie à haute impédance. La polarisation du tube s'effectue à l'aide de la résistance R1 découplée par C1.
La grille de commande est pratiquement au potentiel de la masse mais comme la cathode se trouve à une tension positive par rapport à la masse, la grille de commande est donc à un potentiel négatif par rapport à la cathode. Le courant cathode est égal à la somme du courant anode et du courant de la grille écran.
La grille écran (G2) est à une tension positive proche de la tension d'anode. Elle doit être sérieusement découplée par le condensateur C2.
L'anode est reliée au +HT par la résistance R4 qui doit pouvoir dissiper la puissance continue qui lui est appliquée. Le condensateur de liaison C4 doit avoir une tension de service supérieure à la tension d'anode.
Le gain de l'étage est approximativement le produit de la pente S (en A/V) du tube par la valeur en ohms de la résistance R4.

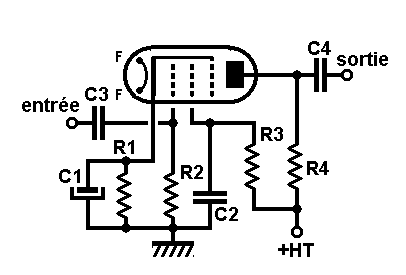

Schéma

A titre indicatif voici l'ordre de grandeur des valeurs des différents composants.
- C1 : 47µF - 64 V
- C2 : 470 nF - 400 V
- C3 : 47 nF - 400 V
- C4 : 47 nF - 400 V
- R1 : 1 k - 1/2 W
- R2 : 1 M - 1/4 W
- R3 : 470 k - 1/2 W
- R4 : 220 k - 1/2 W
