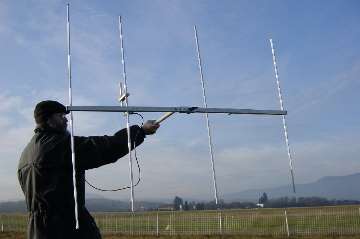

Cette antenne à 4 éléments
a été calculée spécialement pour les
recherches de balises de détresse aviation sur 121,5MHz
:- gain relativement important (proche de 8 dBd),
- bon rapport avant-arrière (supérieur à 20 dB),
- bonne directivité,
- particulièrement robuste.
Sa très bonne directivité et son gain sont très utiles pour les mesures à longue distance.
En contrepartie ses dimensions sont assez importantes, ce qui peut être gênant pour le transport ou les recherches en pédestre dans les taillis.
La bande passante de l'antenne (de l'ordre de 1 MHz) est suffisamment large pour une utilisation à la fois sur 121,375 (fréquence d'exercice) et 121,500MHz (fréquence de détresse).

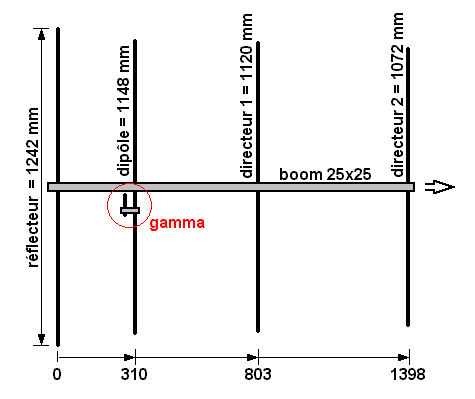

Réalisation
Le boom est un tube carré
de 25mm de côté. Les éléments sont
en tube rond diamètre 12mm. Matière : alu AG5

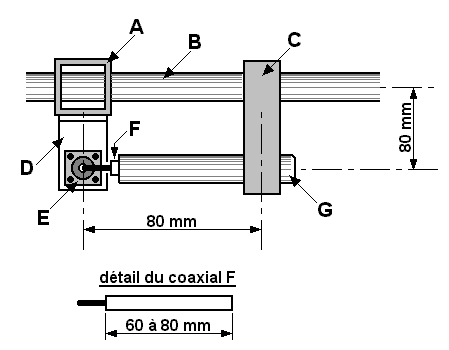

Le gamma-match
(A) : boom(B) : dipôle, tube alu diam. 12 mm
(C) : support du gamma en alu
(D) : équerre-support en alu fixée sur le boom
(E) : prise coaxiale SO239 ou N fixée sur l'équerre repère D.
(F) : capacité en câble coaxial dont on a enlevé la tresse et conservé le diélectrique. L'âme est soudée sur la pinoche de la prise coaxiale.
(G) : gamma, tube 12 mm de longueur à adapter
