Principe

Comme le modèle alimenté par une ligne bifilaire elle se compose d'un élément rayonnant d'une longueur demi-onde attaqué en son extrémité inférieure par une ligne quart d'onde jouant le rôle de transformateur d'impédance. C'est une antenne omnidirectionnelle à polarisation verticale dont le gain est légèrement supérieur à celui d'une ground-plane.

Réalisation et réglages

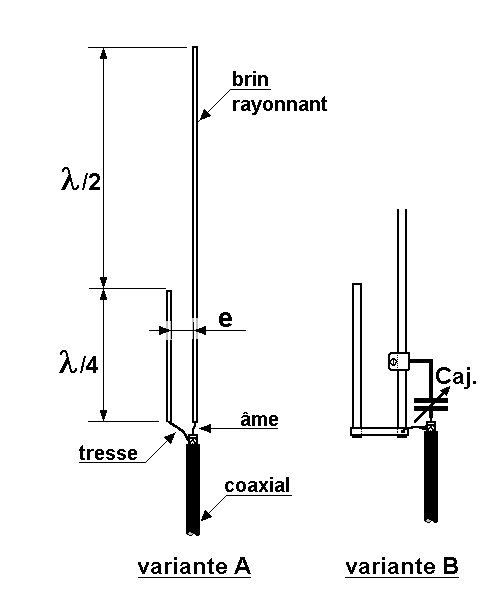

- La variante A de la figure convient bien pour les fréquences élevées (70 et 23cm) où les dimensions de l'antenne sont réduites. L'adaptation des impédances peut se faire en écartant plus ou moins les éléments de la ligne quart d'onde.
- La variante B, utilisable sur 6 ou 2m permet une adaptation fine de l'impédance en agissant sur un condensateur ajustable (par ex. 22pF sur 2m).
