Principe

Dans l'espace, c'est à dire éloigné du sol ou de toute masse conductrice pouvant en faire office, le doublet vertical se comporte comme s'il était à l'horizontal, seule la polarisation de l'onde rayonnée change : elle devient verticale.
A une hauteur de lambda/4 par rapport au sol, le diagramme de rayonnement se rapproche de celui d'un quart d'onde vertical sur plan de sol, avec un angle de départ de l'ordre de 15 degrés sur l'horizon, favorable au DX. Dans le plan horizontal la présence du câble d'alimentation déforme légèrement le diagramme de rayonnement.
L'impédance au point d'alimentation dépend de la hauteur du centre du dipôle par rapport au sol.

Réalisation

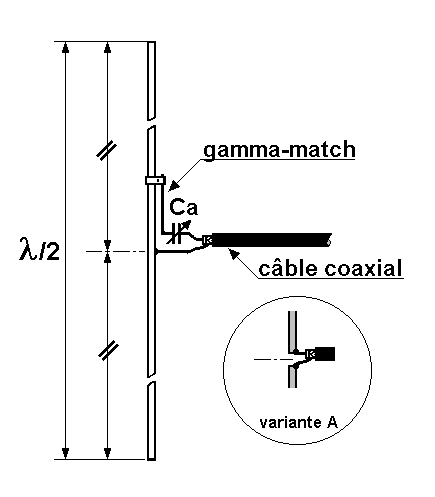

L'exemple proposé sur la figure utilise un gamma-match pour l'adaptation d'impédance permettant l'utilisation d'une ligne d'impédance caractéristique quelconque. Dans le cas du dipôle vertical, le rôle de symétriseur du gamma-match ne présente guère d'intérêt. Pour un dipôle placé à plus de lambda/2 de hauteur on pourra simplifier la construction en appliquant la méthode de couplage de la variante A (voir figure). Le câble coaxial doit s'éloigner dans un plan perpendiculaire à l'axe de l'élément rayonnant sur une distance si possible supérieure à lambda

Réglages

C'est le réglage du gamma-match pour réduire le ROS au minimum. L'ajustement de la fréquence centrale peut être effectué en modifiant de façon symétrique la longueur de chacun des deux brins de l'élément rayonnant.
