Principe
Il n'est pas toujours aisé d'installer un doublet par bande :
- influence mutuelle d'une antenne sur l'autre
- coût et encombrement du coax
- commutateur d'antenne nécessaire
Une trappe est un circuit bouchon qui se comporte comme un isolateur sur sa fréquence de résonance.

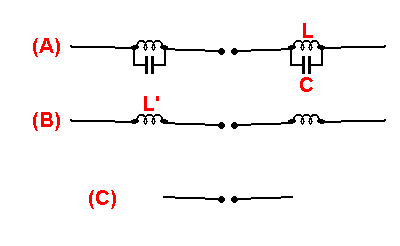

Le dipôle à trappe (A) est prévu pour résonner sur 40 et 80m. Les trappes résonnent sur 40m.
En (B) à une fréquence de la bande 80m, le condensateur se comporte un peu comme un isolant, les selfs rallongent électriquement le dipôle.
En (C) les trappes fonctionnent comme des isolateurs, l'antenne s'apparente à un dipôle 40m.
Réalisation
Les trappes doivent être
insensibles aux intempéries et ne pas offrir trop de prise
au vent. Le condensateur C doit résister à des surtensions
élevée, 1500 ou 2000V au minimum si l'antenne est
utilisée en émission. Les trappes peuvent être

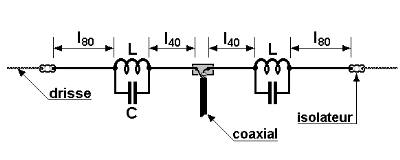

réalisées en câble coaxial.- Tailler en premier le dipôle 40m (brins l40) et mettre les trappes préréglées sur 7,1 MHz
- Ajouter les brins d'extrémités (l80) et les ajuster pour centrer la bande passante de l'antenne par rapport à la sous-bande de trafic souhaitée
Réglages
Mesurer la courbe de ROS sur chaque bande et ajuster chacun des brins. Retoucher la valeur de la self pour régler la fréquence de résonance des trappes.
