antennes pour bandes décamétriques,
Principe
Parfois appelée "End Fed" par les anglo-saxons,
elle fait partie de ces antennes alimentées par une extrémité.
Elle tient son nom des fameux dirigeables pour l'équipement
desquels elle fut mise au point. On la rencontre souvent dans
les stations d'amateurs trafiquant sur bandes décamétriques
et ne disposant que d'un espace réduit, le point d'alimentation
étant proche de la station.
Elle est constituée d'un fil rayonnant d'une longueur égale
à la demi-onde de la fréquence fondamentale pour
laquelle l'antenne est taillée. L'alimentation de l'antenne
est assurée par une ligne
bifilaire d'impédance 300 à 600 ohms à
une extrémité du fil, là ou se trouve un
ventre de tension. La ligne sera choisie pour éviter qu'un
ventre de tension soit présent au niveau de la boîte
d'accord indispensable pour adapter l'impédance au bas
de la ligne à celle de l'émetteur. Comme l'antenne Lévy, la Zeppelin est
multibande grâce à sa boite
d'accord qui permettra de la mettre en "résonance
forcée" sur la plupart des bandes amateur décamétriques,
en particulier celles qui sont en harmonique avec la fréquence
fondamentale
La longueur de la ligne n'est pas sans importance : elle sera
choisie en fonction de la longueur du fil rayonnant de façon
à ce que l'impédance à l'extrémité
de la ligne soit la plus proche possible de quelques centaines
d'ohms, avec la composante réactive la plus faible possible.
Du fait de l'asymétrie du système antenne-ligne
(un des fils de la ligne n'étant pas raccordé, contrairement
à l'antenne Lévy ou center-fed), des courants différents
circulent dans chacun des deux conducteurs de la ligne bifilaire.
Ce phénomène implique que la ligne rayonne plus
ou moins, ce qui est rarement souhaitable et peut être source
d'interférences avec les autres services (radiodiffusion,
TV...)
Le diagramme de rayonnement de l'antenne dépend de la bande
utilisée.
Réalisation
Pour une première approximation on peut choisir un système
ligne-antenne d'une longueur totale de 0,75 lambda telle
que
lambda=150/f
où f est la fréquence de trafic (en MHz) la plus
basse.
La longueur du fil rayonnant sera proche de ½ lambda et
celui de la ligne ¼ lambda.

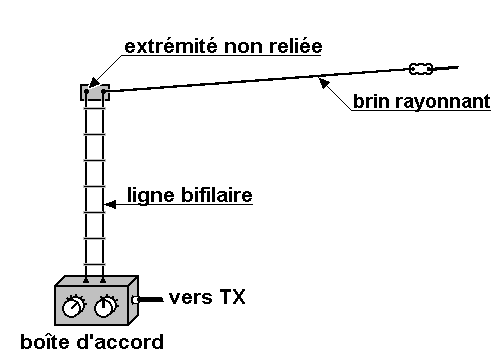

Alimentation par ligne bifilaire 300 ohm (twin-lead) ou 600 ohms
(échelle à grenouille).
Réglages
Ajuster éventuellement la longueur de la ligne bifilaire
et la longueur du brin rayonnant si la boîte de couplage
ne permet pas l'accord sur toutes les bandes souhaitées.
Vérifier que l'amélioration sur une bande ne détériore
pas le fonctionnement sur une autre bande.
