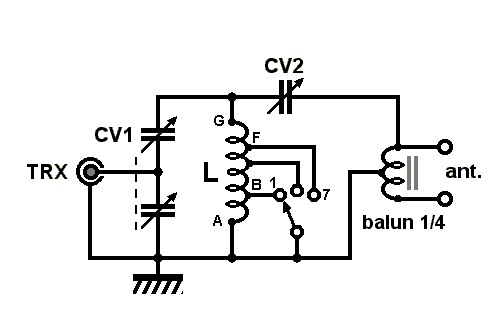

Elle utilise le même schéma de principe universellement connu que la boîte Heathkit SA-2040 avec une self commutée à la place de la self à roulette. Elle couvre les bandes amateurs de 80 à 10 m en 7 gammes car les bandes 14 et 18 MHz utilisent la même position du commutateur.
Cette boîte est trés souple et permet d'accorder aussi bien lévy, zeppelin, delta-loop...
Réalisation
Le boîtier :
En acier de dimensions : largeur 200, prof. 250 hauteur 120 mm
La self :
- 22,5 spires au pas de 6mm de fil en cuivre nu de diam. 2 mm.
- diamètre intérieur de la self : 54 mm
- longueur : 140 mm
Le commutateur en stéatite à 7 positions (14 et 18 MHz sont sur la position 4).
Les condensateurs variables :
- CV1 2x175 pF - 1000 V
- CV2 220 pF - 1000 V
Le balun 1/4
Sur tore ferrite T200 - 10 spires de fils double bobiné 2 fils en main.
