Description

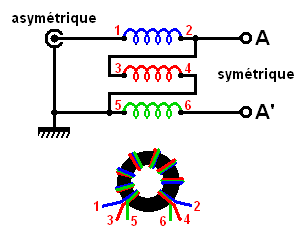

Les trois selfs sont bobinées ensemble sur le même noyau en ferrite et fortement couplées l'une à l'autre puisque les trois fils ont été torsadés pour former une ligne trifilaire.
Pour une utilisation en réception, donc à faible puissance, le diamètre du tore peut être très petit (quelques millimètres) et le fil utilisé très fin.
Un balun utilisable en émission jusqu'à plus de 100 W peut être réalisé en bobinant une dizaine de tours d'une ligne trifilaire formée de 3 fils émaillés de diamètre 1,5 mm juxtaposé (il est difficile de torsader serré des fils de ce diamètre) sur un tore de diamètre 50mm en poudre de fer (T200-2) pour éviter les risques de surchauffe du tore avec les puissances élevées que l'on aurait avec le ferrite.

Fonctionnement

Si un signal d'amplitude U est appliqué à l'entrée asymétrique du balun, donc entre le point 1 et la masse, on retrouvera sur la sortie A une tension divisée par 2 grâce à l'auto-transformateur formé de l'enroulement 1-2 en série avec 3-4.
Comme l'enroulement 5-6 est fortement couplé aux deux autres enroulements on retrouve U/2 au point A' mais le signal est déphasé de 180 degrés. Entre A et A' l'amplitude du signal est U. On a bien un rapport de transformation de 1:1
Avec seulement 2 enroulements on peut fabriquer un balun de tension transformateur d'impédance 4:1
