Principe de fonctionnement
L'oscillateur Pierce est un oscillateur à quartz très simple et qui fonctionne (presque) à tous les coups.

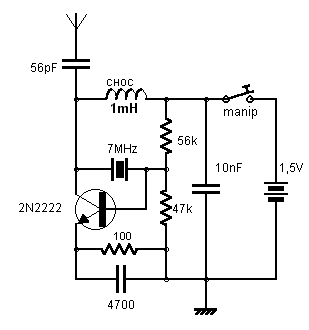

Le quartz est relié entre la sortie (le collecteur) et l'entrée (la base) de l'élément amplificateur (le transistor). La stabilité de la fréquence est très bonne. La fréquence d'oscillation est celle du quartz.
Des essais ont été faits avec différents quartz (3,5 et 7 MHz). Certains quartz marchent mieux que d'autres.
Le transistor doit avoir un gain suffisant pour que l'oscillation ait lieu.
La sortie s'effectue sur le collecteur au travers du condensateur de 56pF. une trop grande valeur risquerait provoquer le décrochage de l'oscillateur.
L'élément le plus délicat (pour mon montage) a été la self de choc de 1 millihenry.
On s'efforcera de faire des connexions les plus courtes possibles.
Matériel
Rien n'empêche d'essayer avec d'autres valeurs.
- Transistor 2N2222 ou NPN silicium
- Self de choc 1 mH composée de 3 bobines de fil fin en nid d'abeille
- Résistances de 100 ohms, 47 kilohms et 56 kilohms
- Condensateurs céramique de 10 nanofarads, 4,7 nF et 56 picofarads.
- Le manip est un petit bouton poussoir.
Essais
Avec une pile de 1,5 volts et une petite antenne, on a un petit émetteur qui est audible à plusieurs dizaines de mètres sur un récepteur de trafic.
La consommation est très faible sous 1,5 volts : 0,15mA
Sous 5 volts elle est de 4,3 mA et sous 12 volts d'un peu plus de 10 mA.
